小型電動無人機--FJ-12

FJ-12電動無人機系統由飛行器、地面站、通信鏈路、任務載荷、背包及隨機工具等組成。

FJ-12小型電動無人機突出易用性、攜行性，兼顧任務載荷的適裝性，突出以下設計特點：

1、全機無工具拆裝；

2、注重攜行性能，全機拆解后可裝入背包中；

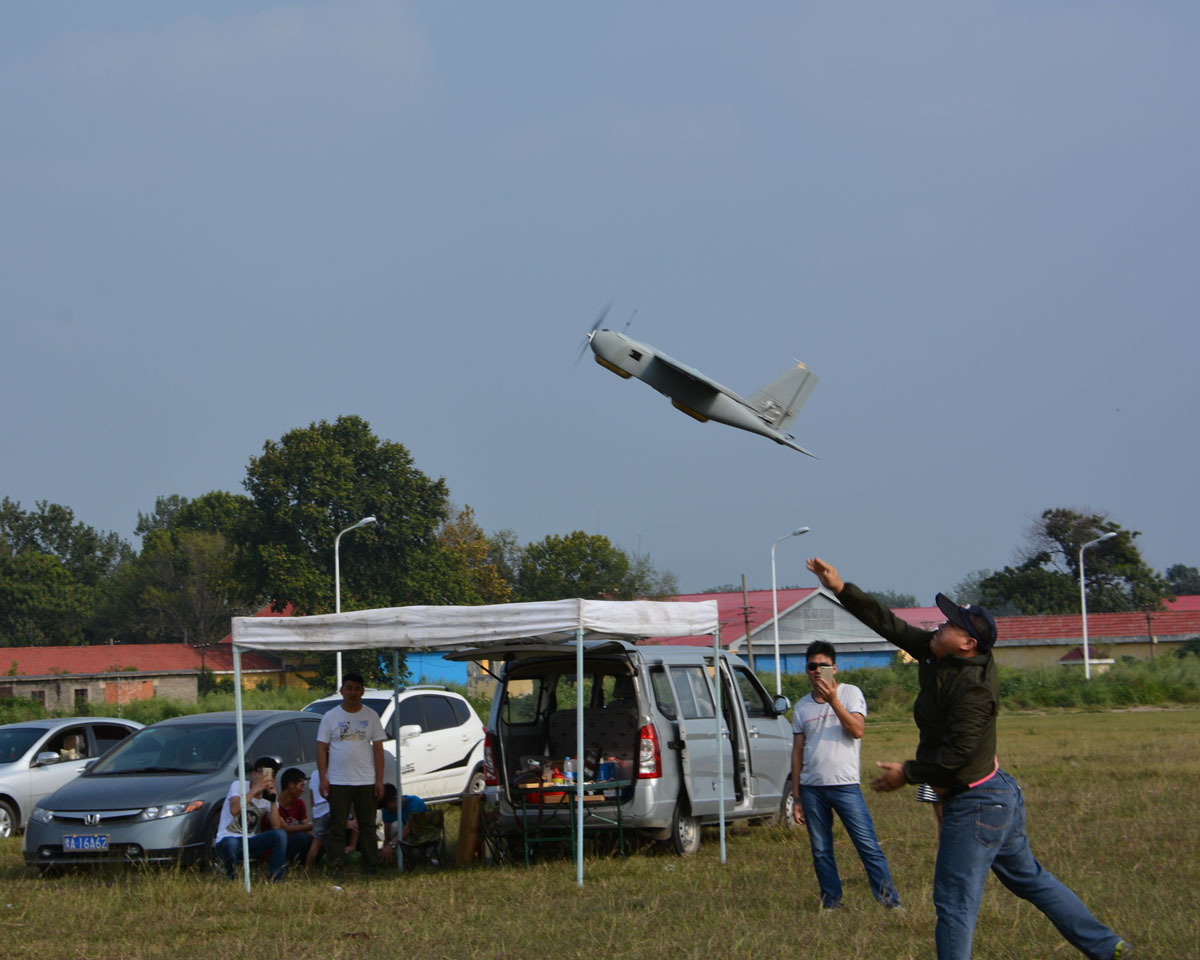

3、簡化使用要求，無助跑手拋起飛，深失速分解回收；場地適應性好，再次起飛準備時間短；

4、采用升降、副翼、方向三通道全舵面設計，增強無人機的操控精準度。

5、全密封設計，防風砂、防小雨，環境適應能力較強。

6、載荷重量及空間滿足sony nex5級別相機搭配50mm鏡頭使用。

二、技術指標

1）*大起飛重量：    4.8kg

2）*大載荷能力：    0.8kg

3）巡航速度：      46~90km/h

4）續航時間：      1.5h

6）發射方式：      零助跑手拋發射

7）回收方式：      深失速分解

8）*大起飛海拔：    4500m

9） 翼展：1.88m

10）機長：1.13m

11）機高：0.40m

12）機翼面積：0.56m2

三、氣動布局

中等展弦比直機翼，布局為上單翼，分為三段，中間部分配置副翼；機身下部安裝緩沖包。前拉式動力布置配合全動平尾實現零助跑手拋起飛和失速分解著陸。

四、結構設計

簡化裝配，電氣構件、操控構件放置在一起，現場無需裝配，分塊后整機可以裝載于個人背包中，分塊尺寸*長為1m，*寬為0.33m，可放置于1米背包中。2人可完成飛機+地面站全系統攜行操作。
